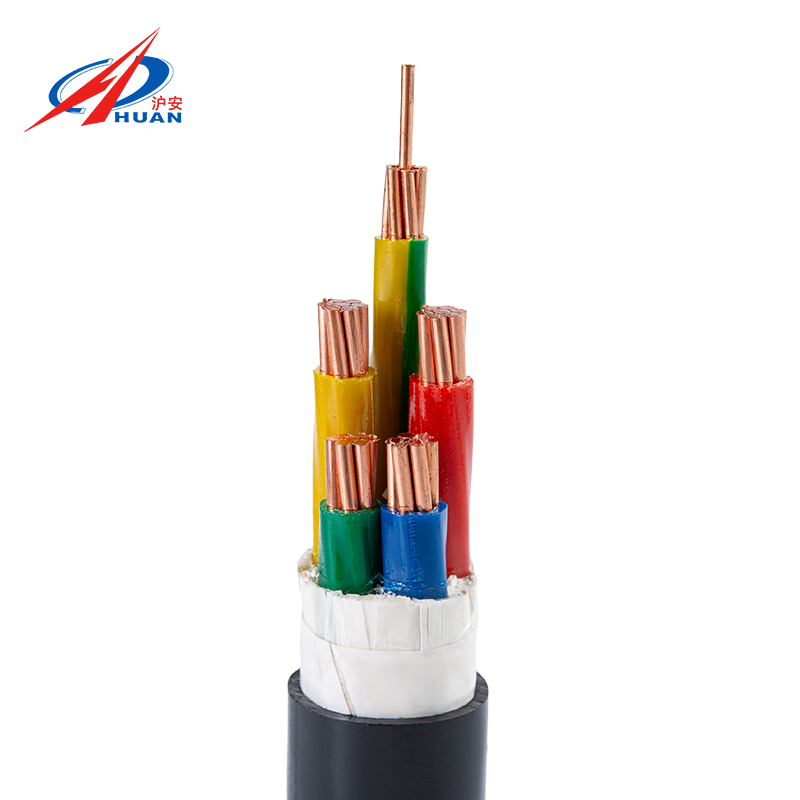

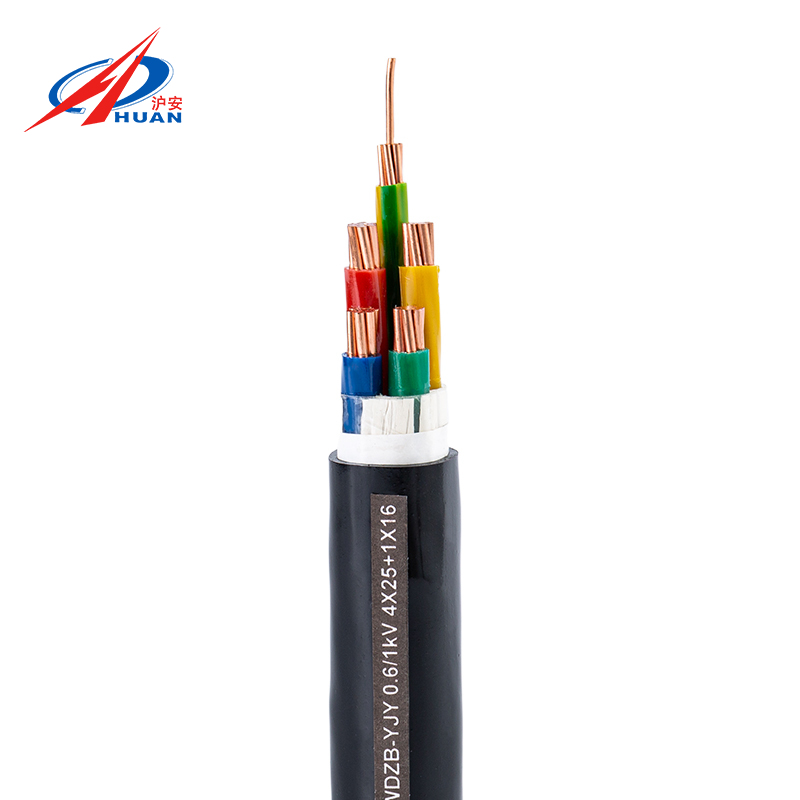

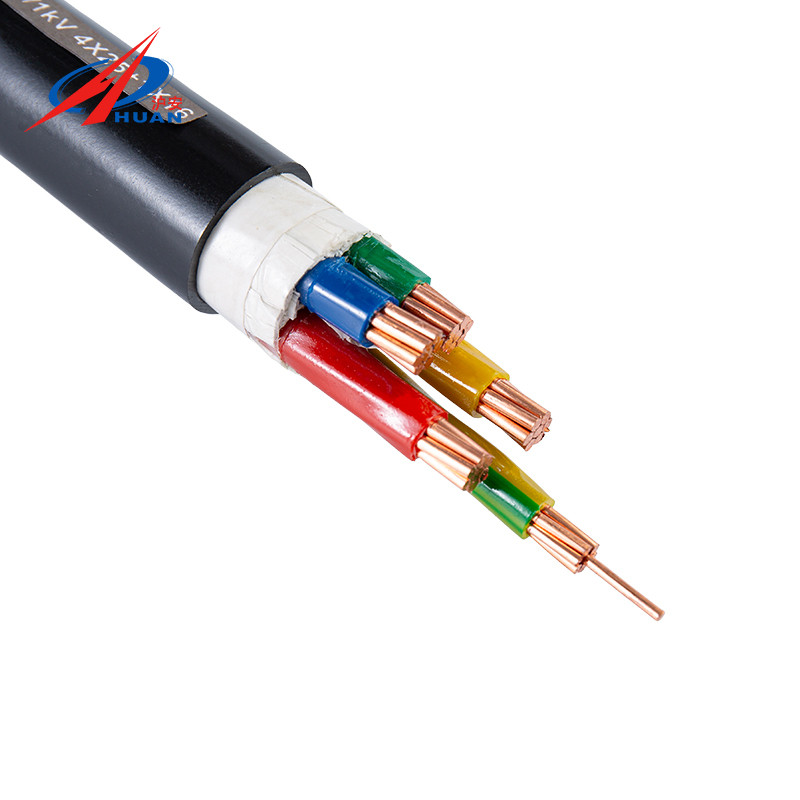

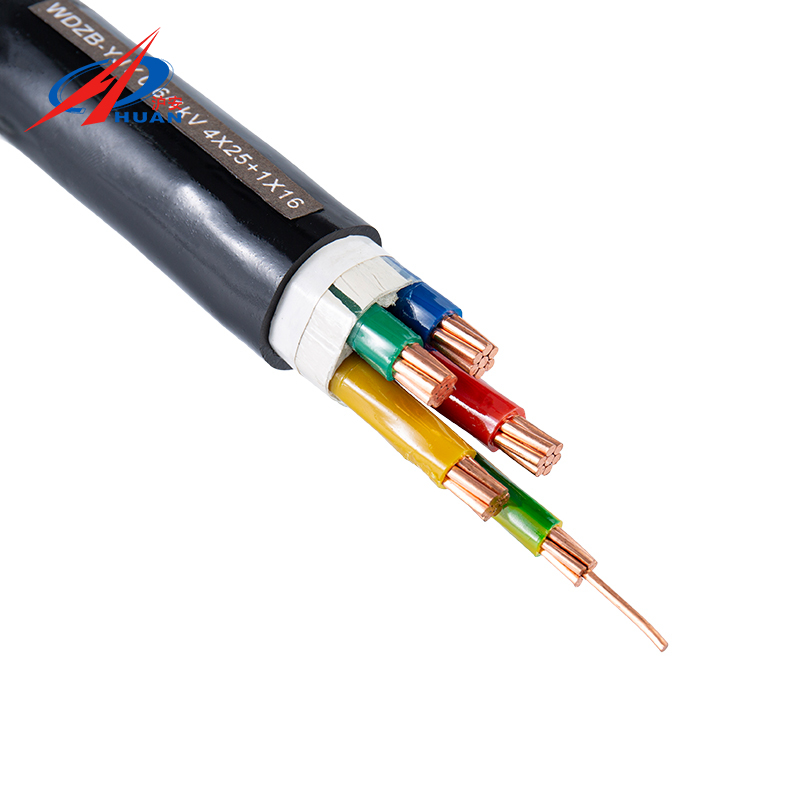

WDZ-YJY 0,6/1 кВ Медный сердечник, сшитый полиэтилен, изолированная полиолефиновая защитная оболочка, безгалогенный, малодымный, огнестойкий кабель питания

Низковольтный силовой кабель WDZ-YJY оснащен медным проводником высокой чистоты, не содержащим кислорода, изоляцией из сшитого полиэтилена (XLPE) и внешней оболочкой из полиолефина с низким содержанием дыма и нулевым содержанием галогенов (LSZH), что обеспечивает полностью безгалогеновую конструкцию от сердечника до оболочки. Рассчитанный на напряжение 0,6/1 кВ с длительной рабочей температурой 90°C, он обеспечивает высокое сопротивление изоляции и низкие потери в линии, обеспечивая большую пропускную способность, чем стандартные кабели YJV того же поперечного сечения.
Его внешняя оболочка отличается высокой механической прочностью и устойчивостью к старению под воздействием озона и ультрафиолетового излучения, что делает его пригодным для установки в кабельные лотки или трубопроводы.
Благодаря коэффициенту пропускания дыма ≥60% во время горения —что сводит к минимуму влияние на эвакуацию персонала и тушение пожаров— он идеально подходит для низковольтных распределительных магистралей в густонаселенных зданиях, таких как больницы, школы и коммерческие комплексы, что делает его предпочтительным выбором для проектов экологичного строительства и установок, сертифицированных по пожарной безопасности.

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Силовые кабели YJV XLPE с медным сердечником (1, 2, 3, 4 и 5 сердечников) ДАЛЕЕ:Нет следующей статьи
  • Подробная информация о продукте
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ



Модель кабеля
WDZ(A/B/C)-YJY-0,6/1 кВ

Область применения
Данное изделие применяется в цепях переменного тока частотой 50 Гц с номинальным напряжением не более 0,6/1 кВ для передачи и распределения электроэнергии.

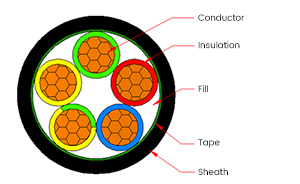

Структура кабеля

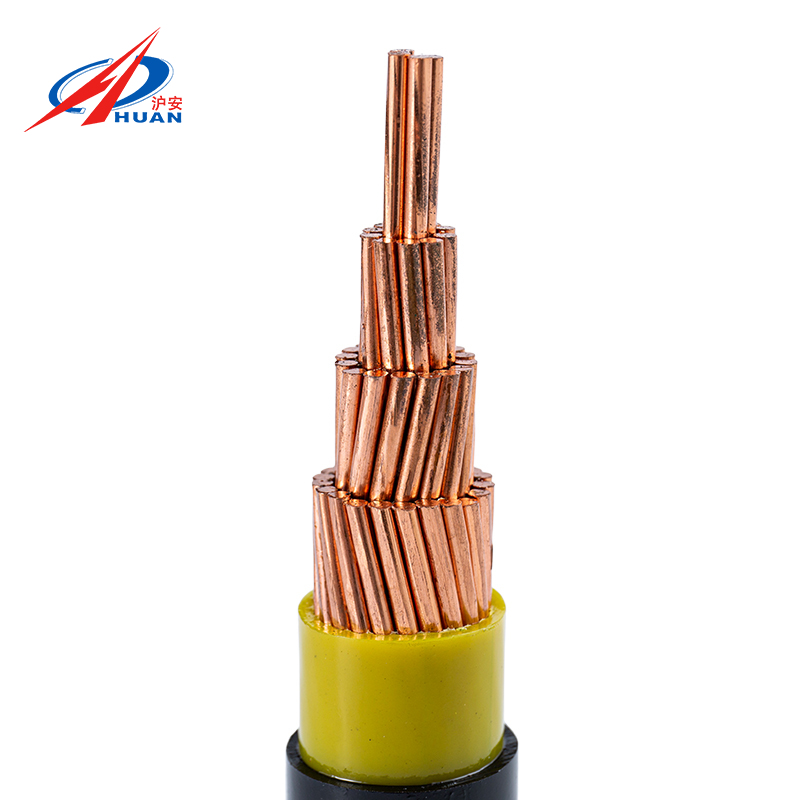

Проводник
Медный проводник класса 1 или класса 2

Изоляция
Сшитый полиэтилен (XLPE)

Ножны
Малодымный безгалогенный огнестойкий полиолефин

Стандарты продукции
ГБ/Т 12706.1-2020
ГБ/Т 19666-2019

Диапазон спецификаций
1 сердечник: 1,5~1000 мм²
2 ядра: 1,5~400 мм²
3 ядра: 1,5~400 мм²
4 ядра: 1,5~400 мм²
5 ядер: 1,5~400 мм²
3+1 сердечника: 2,5~400 мм²
3+2 ядра: 2,5~400 мм²
4+1 сердечника: 2,5~400 мм²

Основная идентификация
2 ядра: ●Красный ●Синий
3 ядра: ●Желтый ●Зеленый ●Красный или ●Красный ●Синий ●Желтый/Зеленый
4 ядра: ●Желтый ●Зеленый ●Красный ●Синий
5 ядер: ●Желтый ●Зеленый ●Красный ●Синий ●Желтый/Зеленый

Цвет оболочки
●Черный

Номинальное напряжение (U₀/U)
0,6/1кВ

Максимальное напряжение системы (Мкм)
1,2 кВ

Температурный рейтинг
Максимальная рабочая температура проводника: +90°C
Рабочая температура окружающей среды: -15°C ~ +45°C
Температура прокладки кабеля: Не ниже 0°C (предварительный нагрев кабеля требуется, когда температура окружающей среды ниже 0°C)

Минимальный радиус изгиба
Одножильный кабель: 20D
Многожильный кабель: 15D
Примечание: D обозначает фактический наружный диаметр кабеля

Методы укладки
Прокладка трубопроводов, прокладка неглубоких траншей, прокладка кабельных траншей, прокладка туннелей, прокладка промежуточных слоев, опорная подвесная прокладка, подвесная подвесная прокладка и т. д.

Конструктивные параметры кабеля WDZ-YJY-0,6/1 кВ (1-жильный)
Спецификация (мм²) Диаметр проводника (мм) Номинальная толщина изоляции (мм) Номинальная толщина оболочки (мм) Приблизительный внешний диаметр кабеля (мм) Приблизительный вес кабеля (кг/км)
1×1,5 1.38 0,7 1.4 5.7 46
1×2,5 1,78 0,7 1.4 6.1 59
1×4 2.25 0,7 1.4 6.6 76
1×6 2,76 0,7 1.4 7.1 98
1×10 4 0,7 1.4 8.3 143
1×16 5 0,7 1.4 9,9 214
1×25 6.1 0,9 1.4 11.4 313
1×35 7.2 0,9 1.4 12,5 409
1×50 8.4 1 1.4 14.3 544
1×70 10 1.1 1.4 16.1 752
1×95 12 1.1 1,5 18.3 1016
1×120 13 1.2 1,5 19,5 1251
1×150 14,9 1.4 1.6 22.1 1546
1×185 16,5 1.6 1.7 24,5 1932 год
1×240 18,4 1.7 1,8 26,9 2514
1×300 21 1,8 1,8 29,7 3105
1×400 23,4 2 2 33 3965
1×500 26,6 2.2 2.1 36,8 5037
1×630 30 2.4 2.2 40,8 6389
1×800 34 2.6 2.3 45,7 8106
1×1000 38,2 2.8 2,5 50,7 10120

Конструктивные параметры кабеля WDZ-YJY-0,6/1 кВ - Таблица 2 (2-жильный)
Спецификация (мм²) Диаметр проводника (мм) Номинальная толщина изоляции (мм) Номинальная толщина оболочки (мм) Приблизительный внешний диаметр кабеля (мм) Приблизительный вес кабеля (кг/км)
2×1,5 1.38 0,7 1,8 10 122
2×2,5 1,78 0,7 1,8 10,8 152
2×4 2.25 0,7 1,8 11,7 193
2×6 2,76 0,7 1,8 12,7 245
2×10 4 0,7 1,8 15.2 397
2×16 5 0,7 1,8 17.2 555
2×25 6.1 0,9 1,8 20.2 813
2×35 7.2 0,9 1,8 22,4 1057
2×50 8.4 1 1,8 26 1443
2×70 10 1.1 1,8 29,6 1977 год
2×95 12 1.1 2 34 2670
2×120 13 1.2 2.1 36,6 3260
2×150 14,9 1.4 2.2 41,5 4073
2×185 16,5 1.6 2.3 45,7 5011
2×240 18,4 1.7 2,5 49,8 6329
2×300 21 1,8 2.7 55,8 7909
2×400 23,4 2 2.9 61,8 10013

Структурные параметры трехжильного кабеля WDZ-YJY-0,6/1 кВ
Спецификация (мм²) Диаметр проводника (мм) Номинальная толщина изоляции (мм) Номинальная толщина оболочки (мм) Приблизительный внешний диаметр кабеля (мм) Приблизительный вес кабеля (кг/км)
3×1,5 1.38 0,7 1,8 10.4 141
3×2,5 1,78 0,7 1,8 11.3 182
3×4 2.25 0,7 1,8 12.3 238
3×6 2,76 0,7 1,8 13.4 310
3×10 4 0,7 1,8 16 487
3×16 5 0,7 1,8 18.2 698
3×25 6.1 0,9 1,8 21,5 1040
3×35 7.2 0,9 1,8 23,9 1368
3×50 8.4 1 1,8 27,7 1860 год
3×70 10 1.1 1,9 31,8 2590
3×95 12 1.1 2 36,3 3491
3×120 13 1.2 2.1 39,1 4295
3×150 14,9 1.4 2.3 44,5 5361
3×185 16,5 1.6 2.4 49,1 6621
3×240 18,4 1.7 2.6 53,5 8432
3×300 21 1,8 2.8 59,9 10524
3×400 23,4 2 3.1 66,6 13415

WDZ-YJY-0,6/1 кВ 4-жильный кабель структурные параметры
Спецификация (мм²) Диаметр проводника (мм) Номинальная толщина изоляции (мм) Номинальная толщина оболочки (мм) Приблизительный внешний диаметр кабеля (мм) Приблизительный вес кабеля (кг/км)
4×1,5 1.38 0,7 1,8 11.2 169
4×2,5 1,78 0,7 1,8 12.2 220
4×4 2.25 0,7 1,8 13.3 292
4×6 2,76 0,7 1,8 14,5 384
4×10 4 0,7 1,8 17,5 609
4×16 5 0,7 1,8 19,9 877
4×25 6.1 0,9 1,8 23,6 1317
4×35 7.2 0,9 1,8 26,4 1757
4×50 8.4 1 1,9 30,6 2373
4×70 10 1.1 2 35,2 3319
4×95 12 1.1 2.1 40,3 4491
4×120 13 1.2 2.3 43,6 5557
4×150 14,9 1.4 2.4 49,4 6902
4×185 16,5 1.6 2.6 54,7 8553
4×240 18,4 1.7 2.8 59,6 10918
4×300 21 1,8 3 66,8 13636
4×400 23,4 2 3.3 74,2 17385

WDZ-YJY-0,6/1 кВ 5-жильный кабель структурные параметры
Спецификация (мм²) Диаметр проводника (мм) Номинальная толщина изоляции (мм) Номинальная толщина оболочки (мм) Приблизительный внешний диаметр кабеля (мм) Приблизительный вес кабеля (кг/км)
5×1,5 1.38 0,7 1,8 12 196
5×2,5 1,78 0,7 1,8 13.1 260
5×4 2.25 0,7 1,8 14,4 349
5×6 2,76 0,7 1,8 15,7 462
5×10 4 0,7 1,8 19 736
5×16 5 0,7 1,8 21,7 1069
5×25 6.1 0,9 1,8 26 1634
5×35 7.2 0,9 1,8 29 2161
5×50 8.4 1 2 33,8 2932
5×70 10 1.1 2.1 38,9 4106
5×95 12 1.1 2.3 44,7 5574
5×120 13 1.2 2.4 48,1 6870
5×150 14,9 1.4 2.6 54,8 8570
5×185 16,5 1.6 2.8 60,6 10609
5×240 18,4 1.7 3 66,1 13562
5×300 21 1,8 3.2 74,1 16940
5×400 23,4 2 3.6 82,5 21639

WDZ-YJY-0,6/1 кВ 3+1-жильный кабель структурные параметры
Спецификация (мм²) Диаметр проводника (мм) Номинальная толщина изоляции (мм) Номинальная толщина оболочки (мм) Приблизительный внешний диаметр кабеля (мм) Приблизительный вес кабеля (кг/км)
3×2,5+1×1,5 1,78/1,38 0,7/0,7 1,8 11,9 206
3×4+1×2,5 2.25/1.78 0,7/0,7 1,8 13 274
3×6+1×4 2,76/2,25 0,7/0,7 1,8 14.2 361
3×10+1×6 4,0/2,76 0,7/0,7 1,8 16,7 554
3×16+1×10 5,0/4,0 0,7/0,7 1,8 19.2 804
3×25+1×16 6.1/5.0 0,9/0,7 1,8 22,6 1200
3×35+1×16 7,2/5,0 0,9/0,7 1,8 24,8 1531
3×50+1×25 8.4/6.1 1,0/0,9 1,8 28,8 2097
3×70+1×35 10,0/7,2 1.1/0.9 1,9 33 2912
3×95+1×50 12,0/8,4 1,1/1,0 2.1 37,9 3941
3×120+1×70 13,0/10,0 1.2/1.1 2.2 41,3 4961
3×150+1×70 14,9/10,0 1.4/1.1 2.3 46,1 5988
3×185+1×95 16,5/12,0 1.6/1.1 2,5 51,2 7502
3×240+1×120 18,4/13,0 1.7/1.2 2.7 55,8 9526
3×300+1×150 21,0/14,9 1.8/1.4 2.9 62,6 11903
3×400+1×185 23,4/16,5 2,0/1,6 3.1 69,3 15082

Спецификация (мм²) Диаметр проводника (мм) Номинальная толщина изоляции (мм) Номинальная толщина оболочки (мм) Приблизительный внешний диаметр кабеля (мм) Приблизительный вес кабеля (кг/км)
3×2,5+2×1,5 1,78/1,38 0,7/0,7 1,8 12,7 235
3×4+2×2,5 2.25/1.78 0,7/0,7 1,8 13,9 314
3×6+2×4 2,76/2,25 0,7/0,7 1,8 15.2 417
3×10+2×6 4,0/2,76 0,7/0,7 1,8 17,8 639
3×16+2×10 5,0/4,0 0,7/0,7 1,8 20,7 938
3×25+2×16 6.1/5.0 0,9/0,7 1,8 24,5 1419
3×35+2×16 7,2/5,0 0,9/0,7 1,8 26,5 1739
3×50+2×25 8.4/6.1 1,0/0,9 1,9 31,2 2436
3×70+2×35 10,0/7,2 1.1/0.9 2 35,6 3358
3×95+2×50 12,0/8,4 1,1/1,0 2.2 40,9 4539
3×120+2×70 13,0/10,0 1.2/1.1 2.3 44,8 5781
3×150+2×70 14,9/10,0 1.4/1.1 2.4 49,3 6814
3×185+2×95 16,5/12,0 1.6/1.1 2.6 55 8623
3×240+2×120 18,4/13,5 1.7/1.2 2.8 60,1 10927
3×300+2×150 21,0/14,9 1.8/1.4 3 67,2 13614
3×400+2×185 23,4/16,5 2,0/1,6 3.3 74,7 17258

Спецификация (мм²) Диаметр проводника (мм) Номинальная толщина изоляции (мм) Номинальная толщина оболочки (мм) Приблизительный внешний диаметр кабеля (мм) Приблизительный вес кабеля (кг/км)
4×2,5+1×1,5 1,78/1,38 0,7/0,7 1,8 12,9 247
4×4+1×2,5 2.25/1.78 0,7/0,7 1,8 14.1 330
4×6+1×4 2,76/2,25 0,7/0,7 1,8 15,4 438
4×10+1×6 4,0/2,76 0,7/0,7 1,8 18,4 687
4×16+1×10 5,0/4,0 0,7/0,7 1,8 21.2 1003
4×25+1×16 6.1/5.0 0,9/0,7 1,8 25,2 1522
4×35+1×16 7,2/5,0 0,9/0,7 1,8 27,7 1944 год
4×50+1×25 8.4/6.1 1,0/0,9 1,9 32,3 2666
4×70+1×35 10,0/7,2 1.1/0.9 2.1 37,3 3733
4×95+1×50 12,0/8,4 1,1/1,0 2.2 42,6 5031
4×120+1×70 13,0/10,0 1.2/1.1 2.4 46,5 6327
4×150+1×70 14,9/10,0 1.4/1.1 2,5 51,9 7663
4×185+1×95 16,5/12,0 1.6/1.1 2.7 57,7 9592
4×240+1×120 18,4/13,5 1.7/1.2 2.9 63 12218
4×300+1×150 21,0/14,9 1.8/1.4 3.1 70,5 15236
4×400+1×185 23,4/16,5 2,0/1,6 3.4 78,3 19372

Кабель WDZ-YJY-0,6/1 кВ Долгосрочная допустимая токовая несущая способность (таблица 9)
Одноядерный Двухъядерный От трех до пяти ядер
Договоренность Треугольное расположение ¹) Плоское расположение ²) Один кабель проложен отдельно ³) Один кабель проложен отдельно ³)
Поперечное сечение (мм²) Текущая грузоподъемность (А) Текущая грузоподъемность (А) Текущая грузоподъемность (А) Текущая грузоподъемность (А)
1,5 26 32 28 20
2,5 31 41 33 28
4 41 54 43 37
6 52 68 55 47
10 71 93 76 65
16 92 120 97 84
25 120 155 130 110
35 150 195 160 135
50 180 235 195 170
70 230 295 245 215
95 285 370 305 265
120 335 430 355 310
150 385 495 405 350
185 450 570 465 405
240 535 680 480
300 620 790 555
400 720 920 640
500 835 1080
630 960 1260
800 1110 1470
1000 1230 1630
Рабочая температура 90℃
Температура окружающей среды 40℃


Примечания:
1) Кабели соприкасаются друг с другом, если расположены в форме треугольника.
2) Расстояние между центрами кабелей в 2 раза превышает наружный диаметр кабеля, если они расположены в плоской плоскости.
3) Один кабель прокладывается отдельно (т.е. соседние кабели не оказывают на этот кабель теплового воздействия).

Таблица коэффициентов коррекции текущей несущей способности для различных температур окружающей среды (таблица 10)
Рабочая температура проводника (℃) Температура окружающей среды (℃) (на воздухе)
20℃ 25℃ 30℃ 35℃ 40℃ 45℃ 50℃ 55℃
90 1.23 1.17 1.12 1.06 1 0,94 0,87 0,81

WDZ-YJY-0,6/1 кВ кабельный проводник сопротивления постоянному и переменному току
Поперечное сечение (мм²) Макс. Сопротивление проводника постоянному току при 20℃ (Ом/км) Макс. Сопротивление проводника переменному току при 20℃ (Ом/км)
1,5 12.1 15,4
2,5 7.41 9.45
4 4.61 5,88
6 3.08 3,93
10 1,83 2.33
16 1.15 1.47
25 0,727 0,972
35 0,524 0,668
50 0,387 0,493
70 0,268 0,342
95 0,193 0,246
120 0,153 0,196
150 0,124 0,159
185 0,0991 0,128
240 0,0754 0,0982
300 0,0601 0,0792
400 0,047 0,0631
500 0,0366 0,0509
630 0,0283 0,0414

WDZ-YJY-0,6/1 кВ Допустимый ток короткого замыкания кабельного проводника
Поперечное сечение (мм²) Длительность короткого замыкания (с) кА
1с 2с 3с
1,5 0,12 0,08 0,07
2,5 0,32 0,22 0,18
4 0,5 0,36 0,29
6 0,76 0,54 0,44
10 1.3 0,89 0,73
16 2 4.1 1.2
25 3.8 2.7 2.2
35 5.2 3.7 3
50 7,6 5.3 4.3
70 10.3 7.3 6
95 13,9 9,9 8.1
120 17,5 12,5 10.2
150 21,8 15,5 12,8
185 26,9 19.1 15,7
240 34,8 24,7 20,3
300 43,4 30,9 25,3
400 57,8 41,1 33,6
500 72,2 51,3 42
630 90,9 64,5 52,8
Рекомендуемые продукты
Комплексные кабельные решения
О нас
Shanghai Hu'an Cable (Wuxi) Co., Ltd.
Shanghai Hu'an Cable (Wuxi) Co., Ltd.

Shanghai Hu'an Cable (Wuxi) Co., Ltd. — это общество с ограниченной ответственностью, объединяющее проектирование, НИОКР и производство проводов и кабелей. Ее продукция широко используется в энергетике, строительстве, аэрокосмической и других отраслях промышленности, а также в ключевых национальных проектах и пользуется большим доверием и похвалой клиентов. Наша компания получила множество сертификатов, включая High-Tech Enterprise, сертификацию продукции TUV Rheinland для фотоэлектрических кабелей, сертификацию систем менеджмента качества и сертификацию систем экологического менеджмента. Это быстро развивающееся профессиональное предприятие по производству проводов и кабелей.

Компания Hu'an Cable последовательно придерживается стратегии развития, основанной на инновациях, стремясь к независимым и непрерывным инновациям. Компания высоко ценит технологические и продуктовые инновации и активно развивает основные технологии и права интеллектуальной собственности. В настоящее время компания получила 26 патентных разрешений, в том числе 6 патентов на изобретения. Продукция компании охватывает более 60 серий, включая силовые кабели напряжением 500 кВ и ниже, фотоэлектрические кабели, кабели для электрооборудования, обычные кабели с резиновой оболочкой, кабели с минеральной изоляцией, ответвительные кабели, малодымные безгалогеновые кабели, водонепроницаемые, устойчивые к грызунам, термитам, высоким температурам специальные кабели, а также различные огнестойкие и огнестойкие кабели.

Честность — краеугольный камень непреходящей жизнеспособности бренда. С момента своего основания компания Shanghai Hu'an Cable (Wuxi) Co., Ltd. всегда считала репутацию, качество и сервис основой своего выживания. Компания строго контролирует закупку сырья, производственные операции, контроль качества, упаковку продукции, а также хранение и транспортировку. Благодаря комплексному мониторингу, подотчетности на каждом этапе и строгому контролю качества была создана комплексная система управления качеством, гарантирующая, что каждая партия продукции выдержит проверку со стороны клиентов.  Одновременно компания активно выходит на зарубежные рынки, пользуясь высоким уровнем признания и репутации в Южной Африке, Азиатско-Тихоокеанском регионе, Австралии и других странах и регионах. «Hu'an» стал рыночным брендом, который покупатели могут покупать с уверенностью и использовать со спокойной душой.

Придерживаясь корпоративной философии «терпимости, благодарности, взаимной выгоды и взаимовыгодного сотрудничества», компания искренне приветствует коллег и друзей из всех слоев общества для искреннего сотрудничества и совместного светлого будущего!

Почетная грамота
  • Сертификат ISO9001:2015
  • Сертификат ISO9001:2015-CN
  • Сертификат ISO45001:2018
  • Сертификат ISO45001:2018-CN
  • Сертификат ISO 14001:2015
  • Сертификат ISO 14001:2015-CN
  • Сертификат энергетического менеджмента
  • Сертификат энергетического менеджмента-CN
  • Сертификат сертификации системы управления выбросами углерода
  • Сертификация зеленой системы управления цепочками поставок
  • Сертификат сертификации Green Factory
  • Измерение квалифицировано
Новости
Х Фейсбук
Продукция Новости
